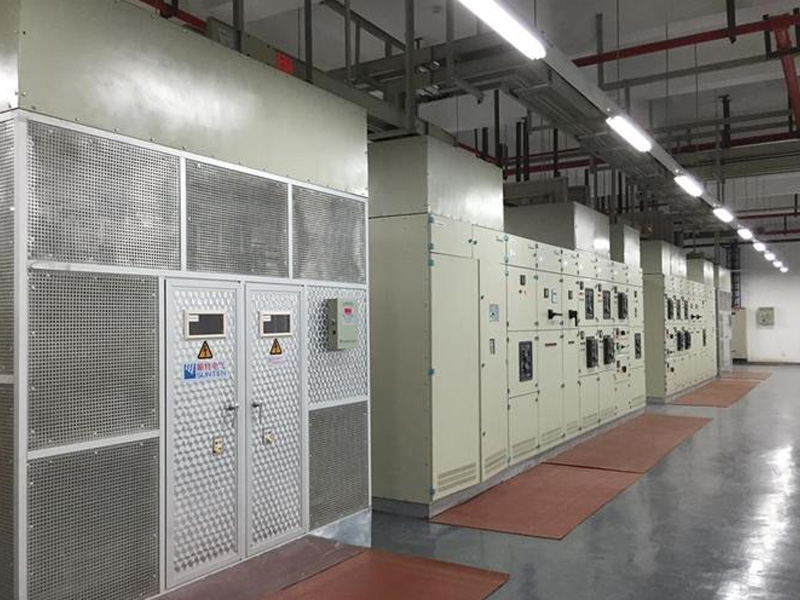

配電室是指有低壓負荷的室內配電場所，主要為低壓用戶分配電能，并設有中壓進線（含少量出線）、配電變壓器和低壓配電裝置。10kV及以下電壓等級設備的設施分為高壓配電室和低壓配電室。高壓配電室一般指6kV-10kV高壓開關室；低壓配電室一般指10kV或35kV站內變壓器出口的400V配電室。該條目介紹了配電室的組成、設計規范和安全制度。

供電方式

配電系統中常用的交流供電方式有：

①三相三線制。可分為三角接線（0.4kv電動機和照明）和星形接線（用于低壓三相0.23kv工業照明配電和0.23kv三相電動機）。

②三相四線制。用于0.4kv/0.23kv低壓動力和照明的混合配電。

③三相二線制和一線制。多用于農村配電（因為安全問題早已排除）。

④單相單線制27.5kv。常用于電力鐵路的牽引供電。

⑤單相兩線制0.23kv（由三相四線制獲得）。主要向居民供電。

變電站的任務

變電站是供配電系統的核心，在供配電系統中占有特殊而重要的地位。變電站作為各種工廠和民用建筑的供電中心，負責從電力系統中接受電能，進行變壓，然后進行分配；配電站負責從電力系統中接受電能，然后直接進行分配。

變電站主要由高壓配電室、低壓配電室、變壓器室、電容器室和值班室組成。

變電站內布置的主要設備有：1．6(10)kV成套配電設備、配電變壓器、低壓配電設備、6(10)kV電容補償設備、低電容補償設備、直流供電設備、EPS或UPS供電設備、電動機軟啟動設備、電動機變頻驅動設備、低壓電動機組自動重啟裝置、同步電動機的勵磁裝置、微機監控系統的變電站設備等。

大型（或聯合）變電站或區域性變電站還可包括35kV配電設備和35/6.3（10.5）kV變壓器。

選址規范

1. 盡可能靠近負荷中心，以減少配電系統的電能損耗、電壓損耗和有色金屬消耗。

2. 方便接入，特別是架空接入線路。

3. 靠近供電側，特別是廠區的主降壓變電所和高壓配電變電所；③靠近供電側，特別是廠區的主降壓變電所和高壓配電變電所。

4. 設備運輸方便，特別是考慮電力變壓器和高低壓配電裝置成套設備的運輸； ④設備運輸方便。

5. 不宜設在有劇烈震動或高溫的地方，當無法避免時，應具有防震、隔熱措施。

6. 不宜設在有粉塵或有腐蝕性氣體的場所。如不能遠離時，不應設在污染源的下風側。

7. 不應設在廁所、浴室等經常積水的地方的正下方，也不應與上述地方相鄰； ⑦不應設在廁所、浴室等經常積水的地方的正下方。

8. 不應設在爆炸危險環境的正上方或下方，也不應設在火災危險環境的正上方或下方；⑧不應設在爆炸危險環境的正下方。

9. 寵物名紅寶石不宜設在低洼地帶和可能積水的地方。

10. 配電變電所一般為獨立建筑，也可與10(6)KV變電所一起附屬于廠房或重載建筑。

配電室布局規范

①布局緊湊合理，便于設備操作、搬運、維修、試驗和巡視，并應考慮發展的可能性。

②妥善安排各房間在建筑物中的相對位置，使變壓器室的位置便于進出線路。

③盡量利用自然采光和通風，變壓器室和電容器室避開西曬，控制室盡量朝南。

④配電室、控制室、值班室等的地面應比室外地面高出150~300mm。與車間相連時，可與車間地面相平。

⑤10kV配電變電所應采用單層布置。當采用雙層布置時，變壓器室應設在底層，二層配電室應設吊裝孔和吊裝設備平臺。

⑥無可燃油的高、低壓配電裝置和非油浸式全封閉變壓器可設在同一房間內，具有IP3X防護等級外殼的配電柜和非油浸式全封閉變壓器可靠近配電室布置。

⑦配電室、變壓器室、電容器室的門應向外開。相鄰配電室有門時，門應能雙向開啟或向低壓室一側開啟。

⑧油式變壓器、高壓電容柜和多油斷路器柜應設置在高層建筑外的專用房間內。當條件受限時，必須設置在高層建筑或其裙房內，油浸式變壓器的總容量不應超過1260KVA，單臺變壓器的容量不應超過630KVA（儲存變壓器全部油品的應急儲油設施應設置在變壓器下方，防止油品外泄的設施應設置在其他功能室）。
