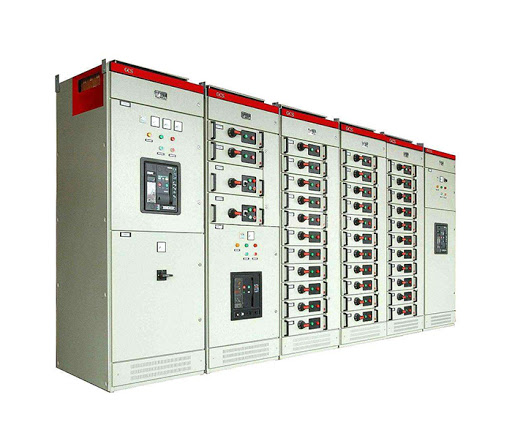

無論是大型的開關和配電裝置，還是簡單的家庭配電，都需要一定的保護性電路來保障電力安全。本文由國豪電氣，為您帶來了保護性電路的3種形式以及各自介紹。

1. 斷路器和熔斷器

當電流超過預先確定的安全水平時，斷路器和熔斷器就會斷開。然而，它們不能感知其他關鍵故障，如不平衡的電流--例如，當變壓器繞組接觸地面時。就其本身而言，斷路器和熔斷器不能區分短路和高水平的電力需求。

2. Merz-Price循環電流方案

差動保護依賴于基爾霍夫電流定律，該定律指出，進入或離開電路節點的電流之和必須等于零。利用這一原理來實現差動保護，導電路徑的任何部分都可以被視為節點。導電路徑可以是傳輸線，變壓器的繞組，電機的繞組，或交流發電機定子的繞組。當導電路徑的兩端在物理上相互接近時，這種形式的保護效果非常好。這種方案是由Charles Hesterman Merz 和 Bernard Price在英國發明的。

在變壓器、定子或其他設備的每個繞組上使用兩個相同的電流互感器。電流互感器被放置在繞組的相對兩端。通過兩端的電流應該是相同的。保護繼電氣檢測任何不平衡的電流，并使斷路器跳閘以隔離設備。在變壓器的情況下，初級和次級的斷路器都會打開。

3. 距離繼電氣

長輸電線路末端的短路看起來與正常負載相似，因為輸電線路的阻抗限制了故障電流。距離繼電氣通過比較傳輸線上的電壓和電流來檢測故障。大電流伴隨著電壓下降表明有故障。
