產品詳情

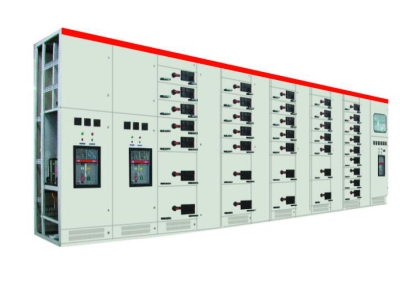

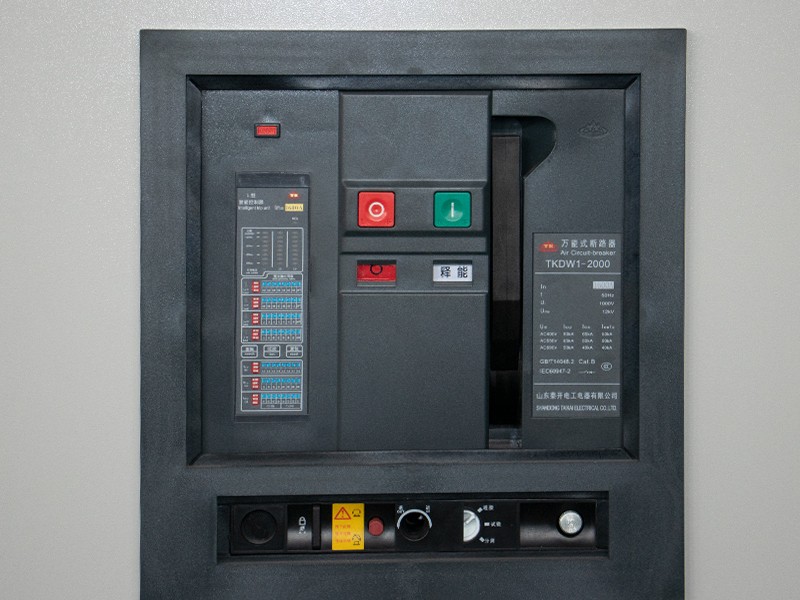

根據電氣接線要求，控制柜將開關設備、測量儀表、保護電氣和輔助設備組裝在封閉或半封閉的金屬柜內或屏風上，其布局應滿足電力系統正常運行的要求，便于維護，不危及人員和周圍設備的安全。正常運行時，可通過手動或自動開關接通或斷開電路。當發生故障或異常運行時，通過保護電氣切斷電路或報警。通過測量儀表，可顯示運行中的各種參數，并可對一些電氣參數進行調整，提示或發出偏離正常工作狀態的信號。常用于發電、配電和變電所。

作用

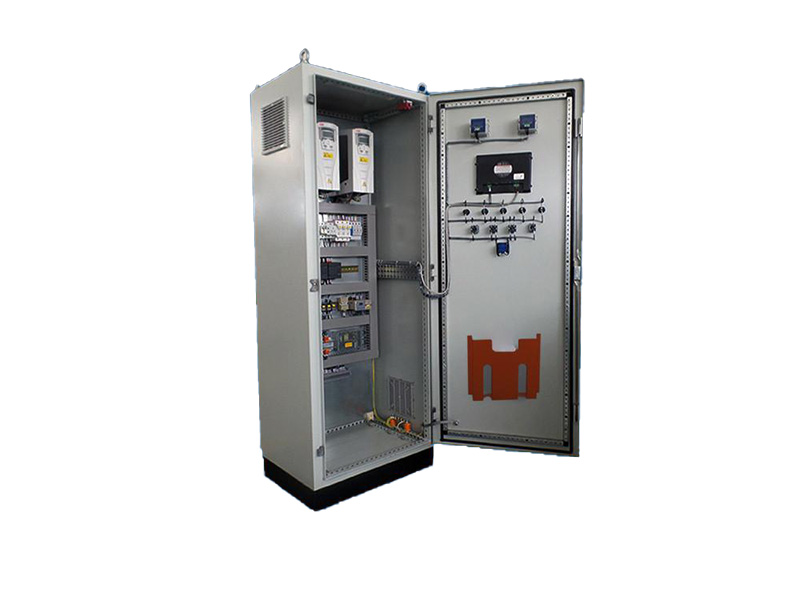

電控柜主要用于接收液位控制儀表（裝置）輸出的高低水位控制信號，控制液泵電機的自動啟停。其控制形式包括全電壓啟動、降壓軟啟動柜啟動、軟啟動、變頻控制等。

調試和使用方法

本系列控制柜（箱）的控制電路中，既有自動控制，又有手動控制，還有過流、過壓、欠壓、缺相保護和事故報告等功能。在使用本產品前，必須根據電氣原理圖檢查接線，并根據電機的實際要求調整相應元件的設定值后再啟動。

1. 自動操作。接通電源，將轉換開關撥到 "自動 "位置，檢查控制柜（箱）所控制的電機是否按液位控制器的指令動作。當液位達到控制液位時，相應的液位指示燈點亮，相應的限位控制繼電氣的常開觸點自動閉合，二次控制回路自動接通，電機啟動，運行指示燈同時點亮。當水位達到停止水位時，相應的指示燈亮起，液位測控儀相應的限位控制繼電氣的常閉觸點打開，二次控制回路打開，電機停止工作，運行指示燈熄滅。

2. 手動操作。接通電源，將開關撥到 "手動 "位置，按下啟動按鈕，電機開始運行，運行指示燈亮，按下 "停止 "按鈕，電機停止運行，其運行指示燈熄滅。

3. 無論采用何種控制方式，當達到極限水位時，超限水位信號的接點接通，二次控制電路失電，使電機停止運行，并發出聲光信號報苦。如果電機運行過程中發生事故，事故指示燈會亮起，鈴聲自動報苦。此時，按下停止按鈕，可強制電機停止工作。

技術數據

1. 電源電壓。AC380V，50Hzo

2. 控制對象。不大于320千瓦的三相異步電動機。

3. 在下列情況下能可靠工作：海拔高度不超過1000米。環境溫度不大于45℃，不低于-30℃?？諝庀鄬穸炔淮笥?5%（20℃和5℃）。
