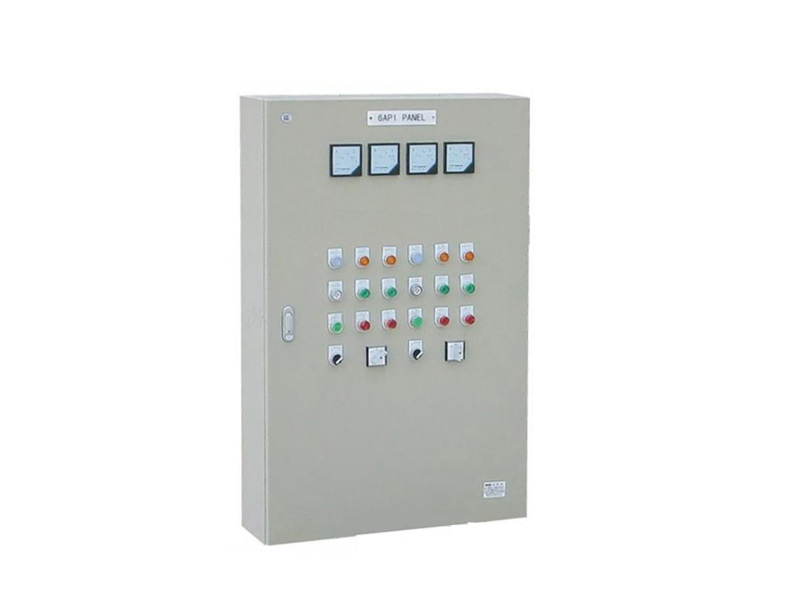

水泵變頻控制柜具有過載、短路、缺相保護、泵體漏水、電機超溫、漏電等功能。并具有單泵、多泵控制工作模式,各種主、備泵切換模式和各種啟動模式。可廣泛應用于農業生產及供水、排水、消防、噴淋管網加壓、暖通空調、冷水、熱水循環等各種場合的自動控制。
當水泵變頻控制柜的檢測裝置檢測到實際用水量小于供水管網的供水流量時,此時管網不會產生負壓。此時,穩流低能補償器進入儲能狀態,儲備能量。當儲存的能量達到一定限度時,多余的能量一部分由穩流自平衡補償裝置補償給高能補償器,另一部分以壓力的形式釋放給供水管網,實現管網的小流量保壓。當水泵控制柜檢測裝置檢測到實際用水量大于供水管網的供水流量時,穩流高能補償器就會釋放出原來儲存的能量來補償此時的能量不足,保證整個系統的壓力平衡。
檢測裝置通過多個信號檢測裝置實時檢測電流調節器中的各種變量,通過計算機系統的分析處理和PID調節器的比較判斷,反饋給處理單元和負壓抑制器中的控制單元,并將計算機發送的控制指令分配給電流調節器中的各個動作執行部分,完成自動能量補償,從而實現整個容器中壓力的自動平衡狀態,抑制負壓的產生,完成不間斷連續正常供水。
變頻泵控制柜的工作原理如下:
從市政管網直接進水的各類水池(箱)。如:各種建筑物的地面蓄水池的進水、地面鍋爐的冷水補水、地面空調系統的冷卻水循環水池的補水、地面熱水循環水池的補水、消防和噴淋專用的地面蓄水池的進水、智能變頻恒壓供水節能控制柜、變頻供水節能控制柜假設整個系統由四臺水泵、一臺變頻器、一臺PLC和PID、一臺壓力變送器和若干輔助部件組成。各部分的功能如下:安裝在供水管道上的壓力變送器將管網壓力轉換成1-5伏的電信號;變頻調速器用于調節水泵的轉速,以調節流量。PLC用于邏輯切換。
此外,上述系統還設有外圍輔助電路,以保證自動控制系統在發生故障時能通過手動調節維持系統的運行,保證連續生產。
