產品詳情

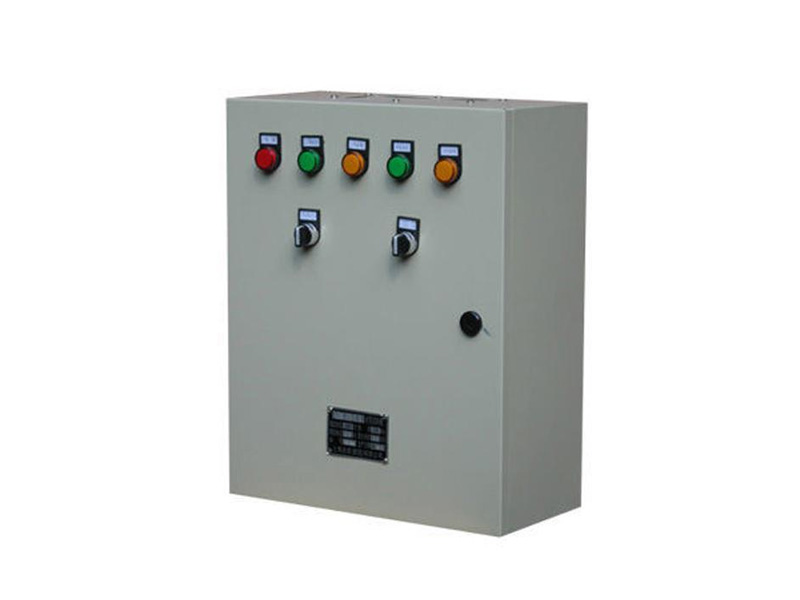

PLC控制柜具有過載、短路、缺相保護功能。結構緊湊，運行穩定，功能齊全。可根據實際控制規模進行組合。既可實現單臺柜的自動控制，又可通過工業以太網或工業現場總線網絡實現多臺柜組成的分布式控制（DSC）系統。并能適應各種工業自動化控制場合。廣泛應用于電力、冶金、化工及造紙、環保、污水處理等行業。

PLC控制柜可以完成設備自動化和過程自動化控制，實現網絡功能完善、性能穩定、可擴展性強、抗干擾性強等特點，是現代工業的核心和靈魂。用戶可以根據自己的需求設計PLC控制柜、變頻柜等，并可配合人機界面觸摸屏，達到方便操作的目的。

PLC控制柜的組成

1. 空氣開關

一般空氣開關是整個機柜的電源控制，它是每個機柜都必須具備的。

2. plc

這應根據項目的需要來選擇。如果項目規模較小，可以直接使用集成PLC。如果項目規模很大，可能需要模塊和卡型，也可能需要冗余（即兩套用于備用）。

3. 24vdc電源

24vdc開關電源，大多數PLC都配有24vdc開關電源，根據實際情況決定是否使用這種開關電源。

4. 繼電氣

一般情況下，PLC可以直接向控制電路發送指令，但也可以先通過繼電氣來傳輸。如果你的PLC的輸出口被控制為24VDC，但控制電路中的節點卻需要從PLC的交流電220V，那么你必須在PLC的輸出口加一個繼電氣，也就是說，當命令發出后，繼電氣的常開或常閉點就會被接上。這也是為了根據情況選擇是否使用繼電氣。

5. 接線端子

這對于每個機柜來說都是必不可少的。可以根據信號的數量來配置。如果只是簡單的PLC控制柜，基本需要這些東西。如果需要在控制柜中安裝其他設備，請根據實際情況決定。比如你可能需要給一些現場儀表或者小型控制箱供電，可能需要增加空氣開關的數量。

分類

控制柜的種類很多，包括電氣控制柜、變頻控制柜、低壓控制柜、高壓控制柜、水泵控制柜、電源控制柜、防爆控制柜、電梯控制器、PLC控制柜、消防控制柜、磚機控制柜等。

變頻控制柜的用途及其功能

與傳統的PID調節器不同，基于非參數模型的預測控制算法通過預測模型預測系統未來的輸出狀態，變頻控制柜通過滾動優化策略計算出當前控制器的輸出。根據不同的實現方案，有很多算法，如模型算法控制、內部模型控制、動態矩陣控制等。

目前，在DCS中引入了實用的預測控制算法，如idcom控制算法軟件包，已廣泛應用于常壓蒸餾、加氫裂化、催化裂化和石腦油催化重整等實際工業過程中。此外，tdc-3000lcn系統還包括霍尼韋爾的HPC、橫河預測和霍尼韋爾基于卡爾曼濾波的預測控制器。

變頻器功能介紹

1. 變頻控制柜具有電源開關和保護功能。變頻控制柜通常與斷路器的設計元件和輸入電源連接，幫助變頻控制柜完成電路的開關操作，并提供保護電路和變頻電路或過載。此外，變頻柜還可以在電機維修時切斷電源，保證操作人員的安全。

2. 變頻控制柜的變頻控制功能。在變頻控制柜的控制面板上設置有變頻控制電位器，可以根據操作人員的輸出頻率向電機發出指令信號，控制電機的轉速。變頻控制柜中有些產品具有電源頻率開關的功能，以保證變頻器發生故障時，電機通過自動控制電路切換回電源頻率供電。

3. 變頻控制柜的可視化控制功能。變頻控制柜的柜內設計有顯示設備和操作面板，與變頻控制柜內的電氣元件相連接，直觀地顯示變頻運行狀態。變頻控制柜方便操作人員控制變頻裝置的運行和電機等受控設備的現場運行。
