產品詳情

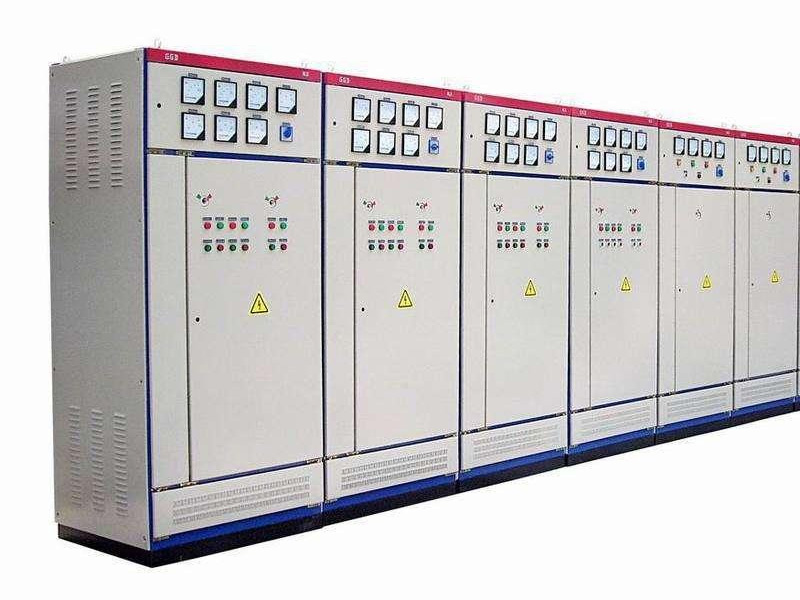

低壓配電柜的額定電流為交流50Hz，額定電壓為380v，用于電力、照明、配電的電能轉換和控制。本產品具有分斷能力強、動熱穩定性好、電氣方案引入靈活、組合方便、系列化和實用性強、結構新穎等特點。

成套設備型號的含義

低壓bsl：b代表低壓；S代表雙面維護；L代表動力。Ggd。G1代表交流低壓配電盤；G2代表元件固定和固定接線；D代表電氣柜。

電源箱XL-10，X-箱體結構；L-配電；F-防塵；M-照明；R-嵌入式；W-室外。

GG-1a、gg：固定式高壓開關柜。

Xgn：x箱式開關柜；G-固定式；N-室內裝置。

相關國家標準的含義

GB--國家標準；Jg--建筑工業標準；DL--電力工業標準；JB--機械工業標準。

SDJ--液壓行業標準。

在完整的配電系統中，工作電壓和控制電壓分為交流電（AC）和直流電（DC），"J、Z"、AC、DC、（+、-），額定交流電壓有380V、220V、10kV和6kV，簡稱低壓和高壓。電路圖包括一次系統圖、電氣布置圖、控制與保護圖（又稱原理圖）和二次接線安裝圖。作為成套產品生產和安裝的參與者，我們應該了解、理解和熟悉系統中的大部分數字、字符、符號、代碼、功能和含義。

電氣施工圖中常用的符號含義

U：電壓，單位為 "v"

I：電流，單位 "a"

R：電阻，單位為ω

U：額定電壓

UE：額定工作電壓

UI：額定隔離電壓

UC：額定輔助電路電壓

IE：額定工作電流

I：電流的瞬時值

ICW：額定短時可變電流

COSΦ：功率因數

AC：通信

DC：DC

IP：外殼保護級別

PE：保護導體

N：中性導體

PEN：中性線接地

安全工作電壓：50V

安全工作電流：30MA

安全工作阻力：1700Ω

產品特點

交流低壓配電柜適用于發電廠、變電站、廠礦等電力用戶的交流、額定電壓和額定電流不超過1600A的配電系統中，用于電力、照明和配電設備的功率轉換、分配和控制。

交流低壓配電柜是以安全、經濟、合理、可靠為原則設計的新型低壓配電柜。該產品具有分斷能力強、動熱穩定性好、電氣方案靈活、組合方便、系列化和實用性強、結構新穎、防護等級高的特點。可作為低壓開關設備的更新換代產品。

高低壓配電柜產品

GAL型低壓配電箱是照明配電、電能計量、插座、電能控制、保護、轉換和配電的多功能成套設備，適用于低壓供電系統末端的交、直流電源。柜內可配置斷路器、接觸器、繼電氣、電度表、插座、變壓器、PLC、熔斷器等元件，可采用明掛、落地、嵌入等安裝方式。產品符合IEC439-1《低壓開關設備和控制設備》和GB7251《低壓開關設備》的要求。

GAT低壓配電柜是適用于交流50/60HZ、額定電壓380V、額定電流630A以下的電力系統中的配電和控制設備。常用于發電、配電和變電所。它具有占地面積小、電氣方案靈活、成本低等特點。是廣泛應用于國內工業、民用建筑、醫院、學校、住宅和高層建筑的低壓配電控制系統的成套設備。產品符合IEC439-1《低壓開關設備和控制設備》和GB7251《低壓開關設備》。
