產品詳情

使用條件

1. 室溫不超過+ 40℃或低于-5℃。

2. 安裝和使用時，使用地點的高度不得超過2000米。

3. 環境空氣的相對濕度不超過90%(+ 25℃)。

4. 該設備應安裝在沒有強烈振動和沖擊的地方，以及電氣元件沒有腐蝕的地方。

5. 在40度的溫度下，環境空氣的相對濕度不得超過5%，在較低的溫度下，允許較高的相對溫度。

6. 該裝置應安裝在不受強烈振動和沖擊的地方，以及電氣元件沒有充分腐蝕的地方。

7. 如果用戶有特殊要求，他們可以與制造商協商。

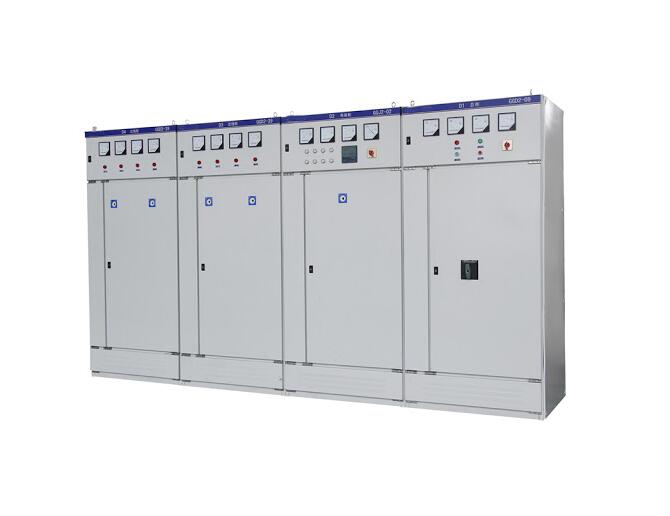

低壓配電柜GGD概述

低壓配電柜GGD AC由能源部低壓電氣社區設計與開發小組(NLS)設計開發，通過了能源部組織的部級考核。廣泛應用于交流電50HZ、額定工作電壓380V、額定工作電流3150A以下的低壓配電系統，適用于配電網、工廠、工礦企業和建筑用戶。我公司生產的GGD柜符合低壓設備IEC439-1和低壓設備GB7251.1-2005的要求。我公司生產的低壓機組已通過國家3C認證。

使用

低電壓分配面板GGD AC是適合系統與AC 380V 50Hz,電壓名義運作和額定電流運行3150A植物工廠能源、電力站和地雷等等,并可用于能量轉換、分發和控制能源設備、照明和分發。

低電壓分布AC GGD的壁櫥里是一種新的開發低電壓配電柜根據監管部門要求能源電力消費者,大多數基于原則和設計部門、安全、經濟、合理性和可靠性。該產品具有開關容量大、動態熱穩定性好、電氣方案靈活、組合方便、系列、實用性強、結構新穎、保護水平高的特點。可作為現代低壓設備的產品使用。

低壓配電板GGD交流符合低壓全套IEC439及控制設備、低壓全套GB7251等標準。

設計特點

1. 低電壓配電柜基金形式AC GGD為總壁櫥,框架將在本地ensambla通過焊接鋼框架冷8MF,零件組成的特種柜零件是由制造商指定國家提供支持以確保準確性和櫥柜的質量。

2. 根據現代工業產品設計的要求，GGD衣柜采用黃金部分比例法設計衣柜的外觀和各部分的分割尺寸，使衣柜美觀典雅。

3. 柜門通過可移動的旋轉軸鉸鏈連接到框架上，便于安裝和拆卸。門框上鑲嵌著一條山形的橡皮筋。當門關閉時，門與門框之間的插入件有一定的壓縮路徑，可以防止門與柜體直接碰撞，提高門的保護水平。

4. 帶有電氣元件的設備門通過多線柔性銅線連接到框架上。機柜的安裝部件通過蝶形螺絲連接到機架上，整個機柜形成一個完整的接地保護電路。

5. 如有需要，可拆卸柜體上蓋，以方便主總線的就地安裝和調整。在衣柜頂部的四個角落都有吊環來提升和運輸。

6. 機柜的保護等級為IP30，用戶可以根據應用環境的要求在IP20和IP40之間進行選擇。
