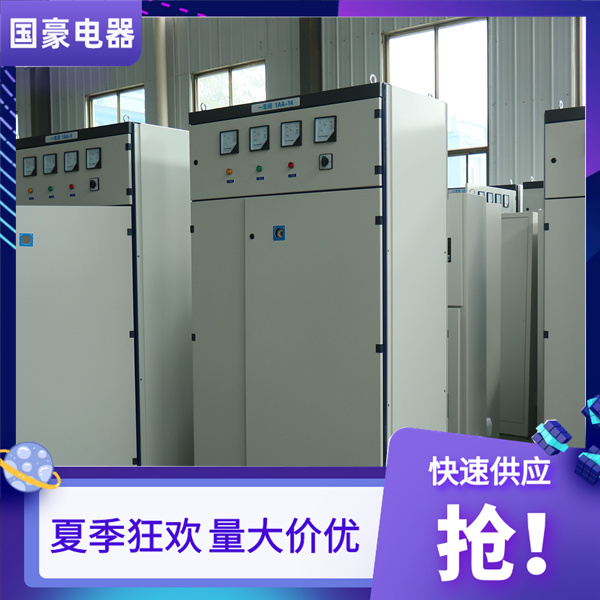

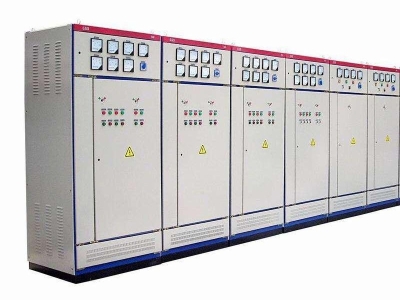

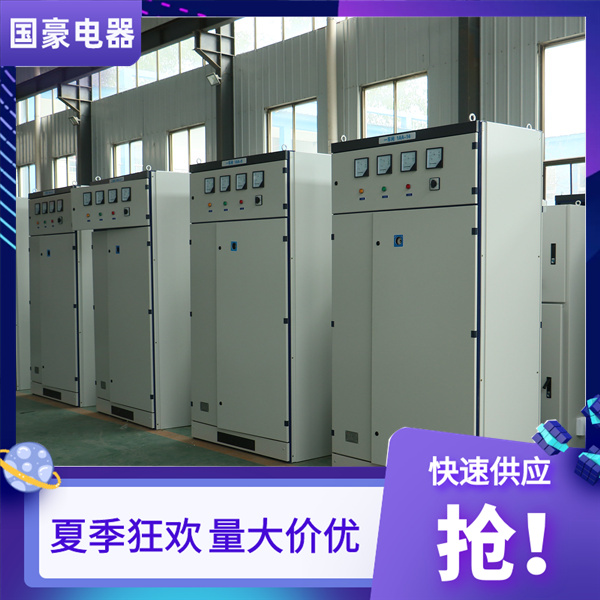

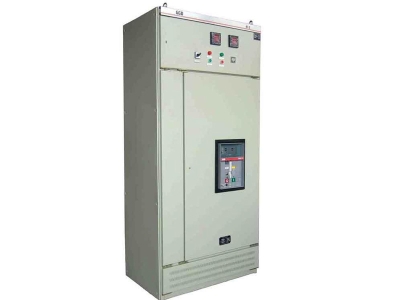

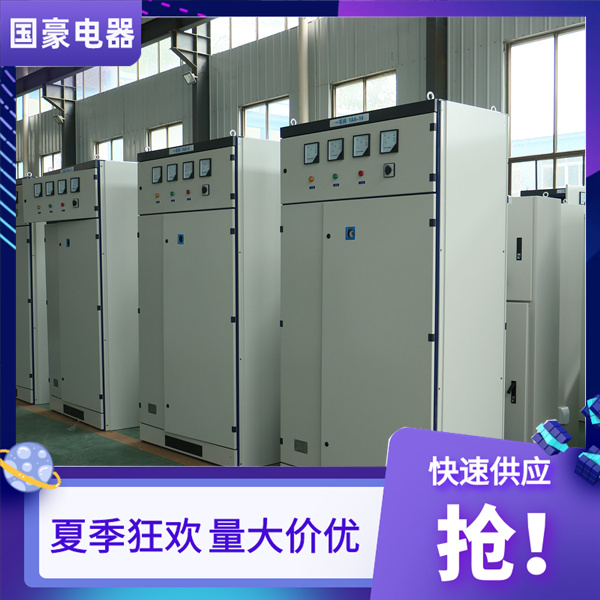

電氣數據

額定電壓

額定絕緣電壓

1000 V 3~, 1500 V

額定工作電壓 690 V 3~, 750 V

額定沖擊耐受電壓 Uimp

6 / 8 / 12 kV

過電壓類別

II / III / IV

污染程度

3

額定頻率

高達 60 赫茲

額定電流

銅母線：

額定電流 Ie

高達 6300 A

額定峰值耐受電流

高達 250 kA

額定短時耐受電流

高達 100 kA

銅配電條：

額定電流

高達 2000 A

額定峰值耐受電流

高達 176 kA

額定短時耐受電流

高達 100 kA

電弧故障遏制

額定工作電壓

高達 690 V

預期短路電流

高達 100 kA

期間

300 毫秒

IEC 61641)

1 到 7

分離的形式

到 Form 4

機械特性

方面

隔間和框架

DIN 41488

推薦高度

2200 毫米

推薦寬度

400、600、800、1000、1200 毫米

推薦深度

400、600、800、1000、1200 毫米

基本網格尺寸

E = 25 毫米 符合 DIN 43660

防護等級

根據 IEC 60529

外部從 IP 30 到 IP 54

內部來自 IP 2X

鋼構件

框架，包括 內部細分

2.0 / 2.5 毫米

包層，內部

1.5 / 2.0 毫米

包層，外部

1.5 毫米

表面保護/油漆

框架，包括 內部細分

鋅或鋁鋅涂層

包層，內部

鋅或鋁鋅涂層

包層，外部

鋅或鋁鋅涂層和

粉末涂層 RAL 7035（淺灰色）

塑料部件

無鹵、自熄、阻燃、無氟氯化碳

IEC 60707、DIN VDE 0304 第 3 部分

可選的附加功能，可應要求提供

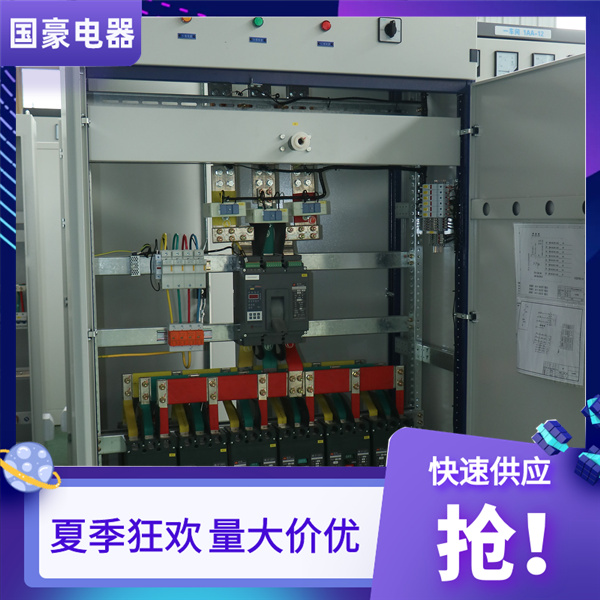

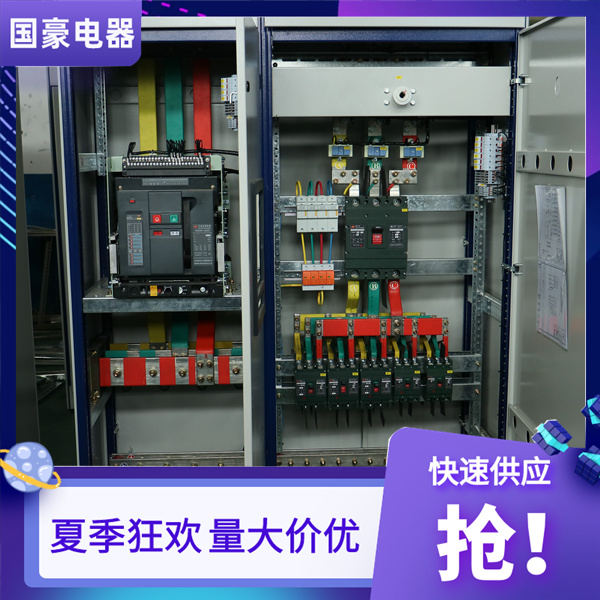

母線系統

母線

熱縮套管完全絕緣

鍍銀

鍍錫

特殊資質

測試證書

請參閱上面列出的測試證書

畫

外殼

可應要求提供特殊顏色
