產品詳情

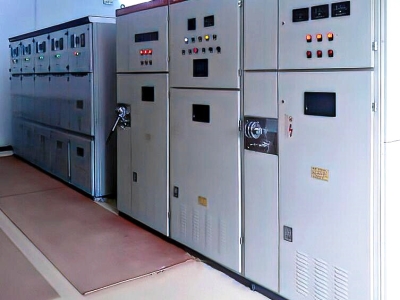

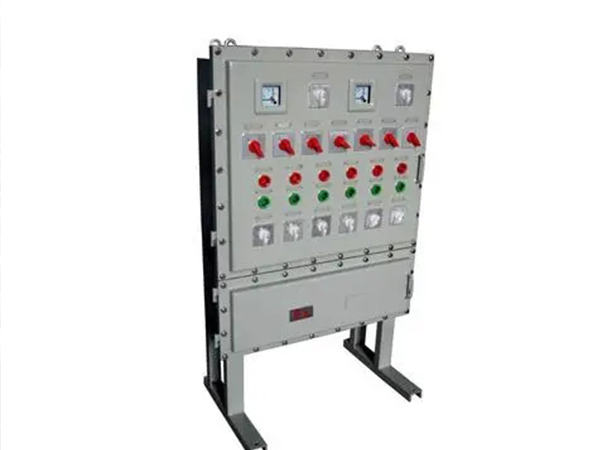

設置的配電柜是電氣設備，外線先進入面板上的主控開關，再進入分控開關，各支線根據自身需要安裝。如儀器儀表、自學習、電動機磁力開關、各種交流接觸器等，高壓室、低壓室設置開關柜面板，高壓母線，如電站等，還設置了保護主要設備的低周減負荷。組合開關柜是指包括所有組合開關柜所涉及的部件的組合。

設備特點

1. MNS型低壓成套開關設備的框架為裝配式結構，基本框架由c型鋼組裝而成。架子的所有結構都經過鍍鋅處理，并通過自攻鎖螺絲或8。8個內六角螺栓與基本柜體框架緊密連接，將門、隔板、安裝支架和提案變更的母線功能單元等部件組裝成一個完整的配電柜。機組配電柜的內部尺寸、部件尺寸和單元尺寸都會根據模塊化（E=25mm）而改變。

2. MnS型組合式低壓成套開關柜的每個柜體分為三個室：水平母線室（柜體后部）、小抽屜室（柜體前部）和電纜室（柜體底部或柜體前部右側）。各房間之間用鋼板或高強度阻燃塑料功能板隔開，上下抽屜之間用帶通氣孔的金屬板隔開，有效地防止了因開關元件故障或母線與其他線路之間短路而產生飛弧的事故。

3. MNS型低壓開關柜的結構設計能滿足上、上、下、下線進出線的要求。

4. 緊湊的設計：更多的功能單元可以存放在更小的空間里。

5. 結構通用，組裝靈活，以E=25mm為模塊，結構和可抽取單元可任意組合，滿足系統設計的需求。 系統設計需求

7. 各種規格的抽屜機械聯鎖機構符合標準規格，有連接有測試，三個明顯位置隔離，安全可靠。

8. 用標準模塊設計：每個模塊可由保護、操作、轉換、控制、調整、測量、指令等標準單元組成，并可按要求任意組裝。9.采用高強度阻燃工程塑料，有效加強了防護和安全性能。

10. 通用化、標準化程度高，組裝方便。有可靠的質量保障。

11. 板體可根據工作環境的不同要求，選擇諏訪防護等級。

12. 設備保護的連續性和可靠性。

13. MNS3.0的至高載流能力為6300A，主母線的沖擊短路電流耐力為220kA。

產品特點

1. 固定式面板配電柜固定式面板配電柜，也叫配電柜，其正面是面板本體面板，可用于屏蔽和開/合；反面和側面是開放的，可接觸帶電設備。固定式面板開關柜的保護等級較低，安全要求不高，只能用于連續供電，如向工礦企業的變電室供電。

2. 保護性配電柜的保護性配電柜有真板體，與固定面板相比是配電柜，除設備表面外四面都有擋板密封。保護開關板的板體采用絕緣材料制成，可以選擇關閉內部電氣部分和外部部分，保護板也可以用來關閉部分，所以保護開關板的安全等級高，可以應用于技術領域的配電設備。

3. 抽屜式配電柜是安全性較高的配電設備之一，很多配電柜廠家在制造抽屜式配電柜時，都會選擇鋼板來做箱體，抽屜安裝在箱體內，各電氣元件安裝在抽屜內，形成一個獨立的功能單元。抽屜式配電柜的牢靠性、兼容性和安全性都高于以上兩種配電柜，可應用于對供電牢靠性要求較高的裝配式作業配電柜基地。

4. 動力照明配電柜動力照明配電柜為密封裝置，安全等級取決于操作情況的要求。電力照明配電柜常作為一次配電設備運行，如用于工礦企業生產現場的配電控制。

什么是 "成套配電設備"？

開關柜（又稱成套開關或成套配電設備），是以斷路器為主的電氣設備；成套配電設備是指由廠家提供的設備。廠家根據主接線的要求，將各回路的高低壓電氣（包括控制電氣、保護電氣、測量電氣，如斷路器、隔離器、變壓器等）、母線、載流導體、絕緣子等組裝在一個封閉或半封閉的金屬柜內，形成一個單元回路分柜，成為成套配電設備。在安裝過程中，根據主接線方式，將各單元電路分柜（也稱間隔），形成整套配電設備。

在整套電氣設備中，由母線、隔離開關(高壓)、刀開關(低壓)、斷路器(空氣開關)、電壓互感器、電流互感器、電源變壓器、交流接觸器、保護繼電氣(熱繼電氣)和避雷器組成的設備稱為一次設備。由它們按原理關系組成的回路稱為一次回路或一次方案圖。

為了使一次系統安全、可靠、穩定地運行，隨時監測一次系統的運行狀態，控制一次系統必須隨時配備的許多其他電氣元件和設備。

如測量儀表（電流表、電壓表、功率因數表、功率表、頻率表等）、控制信號元件（信號燈、按鈕、凸輪開關等）、繼電保護裝置等。由它們按原理關系組成的回路稱為二次回路或二次方案圖。

產品用途

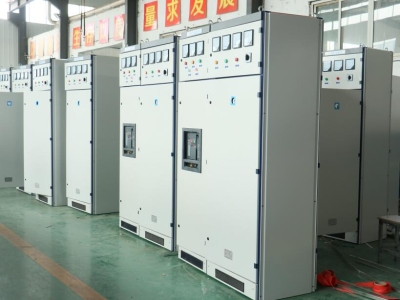

GGD低壓開關柜主要用于發電廠、變電站、廠礦等場所。
