配電柜:電力系統的核心控制裝置
文章作者:創始人 發布時間:2026-01-04 17:12:35
瀏覽次數:0次

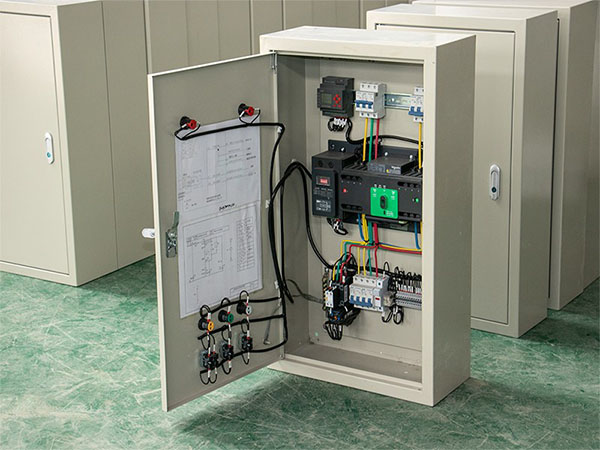

配電柜是電力系統中用于電能分配、控制和保護的關鍵設備,廣泛應用于工業、商業和住宅建筑中。它將開關設備、測量儀表、保護電器和輔助設備組裝在封閉或半封閉的金屬柜中,構成低壓配電裝置。
核心結構與功能
配電柜主要由柜體系統、母線系統、斷路器裝置和保護裝置等組成。柜體采用冷軋鋼板或不銹鋼材質,表面經噴塑或鍍鋅處理,具備良好的機械強度和防護性能。內部包含斷路器、隔離開關、負荷開關等開關設備,以及熔斷器、漏電保護器等保護裝置。配電柜的核心功能包括電能分配、控制功能、保護機制和監測與數據管理。它能夠?qū)⒅麟娫匆氲碾娔芊峙浣o不同的用電設備和系統,配備先進的控制系統實現遠程或就地控制,內置多種保護裝置在發生異常情況時迅速切斷故障電路。
安裝規范與安全要求
配電柜安裝嚴格遵守國家標準。安裝位置應選擇在干燥、通風、無腐蝕性氣體的環境,固定式配電柜底邊距地面1.3-1.5米,移動式0.6-1.5米。金屬箱體、箱門可靠接地,接地電阻不大于4歐姆,箱門與箱體間應采用截面積不小于4mm2的黃綠色軟導線跨接。配電柜的安裝要求包括:基礎型鋼安裝應水平度和垂直度符合要求,配電柜與基礎型鋼的連接應牢固,母線應按設計要求安裝,母線與母線、母線與電器件的連接應牢固,相序排列應正確整齊。配電柜應有良好的接地保護,接地電阻應符合設計要求。日常維護與保養
為確保配電柜安全運行,需定期進行維護保養。日常保養包括定期檢查各柜內是否有蟲鼠活動痕跡,檢查警告牌、檢修牌擺放位置是否正確,檢查應急工具、燈具是否齊全正常,檢查電纜接頭有無發熱變色,接地線有無銹蝕,做好各柜體的保潔除塵工作。維護內容包括檢查母線及其下引線是否牢固,檢查二次回路接線是否牢固,熔斷器是否完好以及絕緣電阻的搖測,檢查電容柜內的電容器,對各指示燈、斷路器、漏電開關、熱繼電器等進行檢查調整。二級維護內容包括檢查抽屜式開關推入或抽出是否靈活,檢查斷路器內各刀口彈力是否正常,檢查各電纜頭接線螺母是否緊固。
配電柜的維護保養應請具有資質的專業人員或企業進行,保養過程中應注意人身安全,嚴格按照規定的程序進行設備保養和維修,嚴禁無證維修、改裝。設備保養和維修后,需要進行試運行、驗收才能投入使用。
