產品詳情

產品介紹

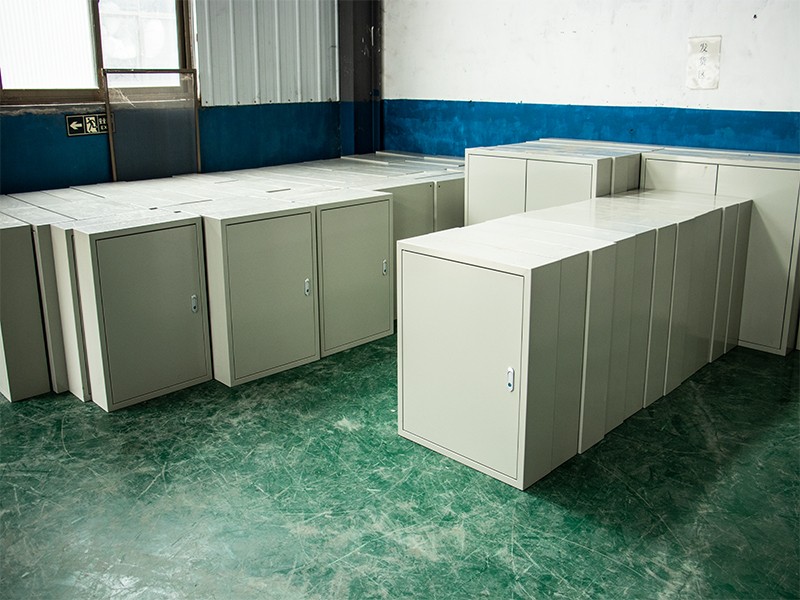

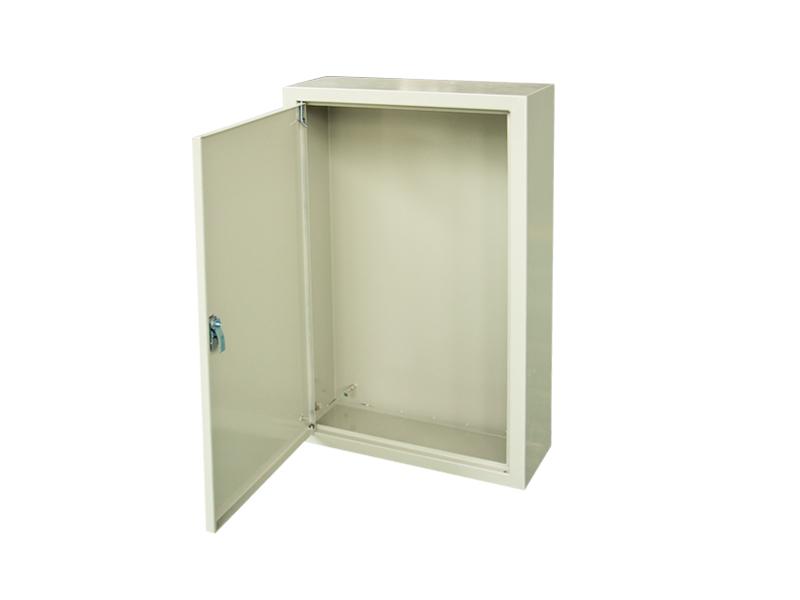

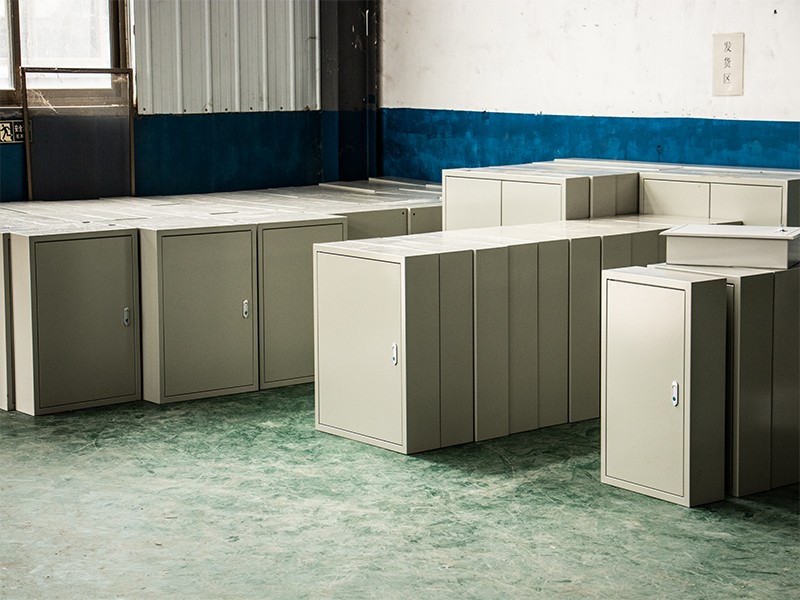

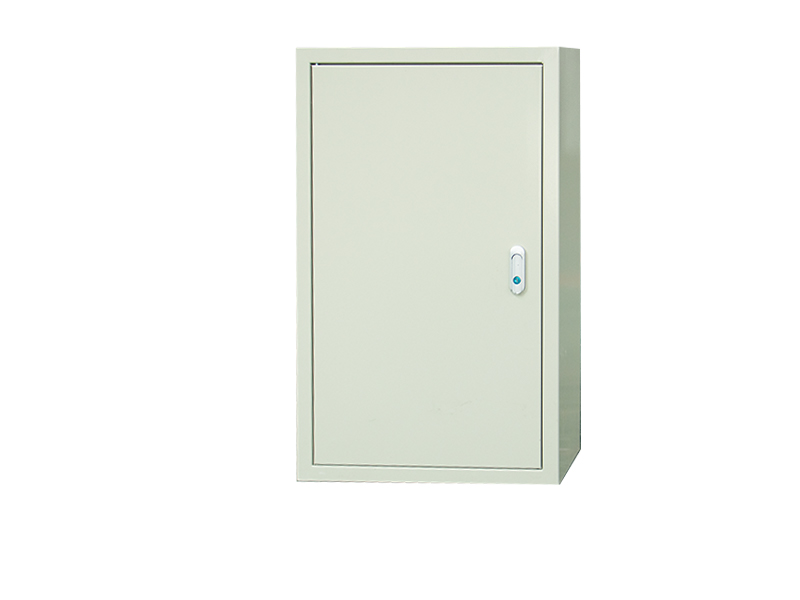

綜合配電箱JP柜，是由生產的一種集電能分配、計量、保護、控制、無功補償于一體的新型綜合控制箱。

JP低壓綜合配電箱符合IEC439-1《低壓開關設備和控制設備》、GB7251.12-2013《低壓開關設備和控制設備第2部分：成套電力開關設備和控制設備》、GB/T15576-2008《低壓無功補償裝置》的要求。

技術參數（客制化，僅供參考）

額定電壓：380VAC 3~；額定隔離電壓：660VAC 3~。

額定頻率：50HZ或60HZ。

補償方式：三相補償和單相補償相結合。

補償容量：420kvar~60kvar。

補償方式：循環切換、編碼切換和模糊控制自動切換。

響應時間：≤20ms

柜體高度。1100mm、2000mm、2200mm；。

寬度：600、800、1000、1200mm；。

厚度：600、800、1000mm；。

防護等級：IP30。

應用范圍

主要應用領域。廣泛應用于變電站、工廠、工礦企業、大型電廠、石油、化工企業、大型鋼廠、高層建筑的電力中心、無功補償、計量、配電等場合。

產品特點（客制化，僅供參考）

配電功能：雙向配電完全取代傳統配電箱（柜）功能。

計量功能。WFTT-1800S配電變壓器監控計量終端集成了精確的計量裝置，可對電能的各項指標進行監控、記錄和保存。

通訊功能：可通過485或無線模塊與上位機通訊，可接收并執行上位機的指令。

顯示功能：全中文界面，可實時顯示三相電壓、電流、有功功率、無功功率、有功功率、無功功率、功率因數等主要參數及電容器的運行狀態。

保護功能：具有完善的超限報警、過壓、欠壓、諧波超標等報警和動作功能，保護設備安全。

記錄功能：可每月在線記錄各相的電壓、電流、有功功率、無功功率、有功功率、無功功率、功率因數、諧波畸變、高低電壓及其發生時間；可記錄運行事件，為事故分析提供必要的依據；可記錄無功補償電容器的開關過程，為用戶詳細了解無功補償?shù)男Ч峁┲庇^的信息。
