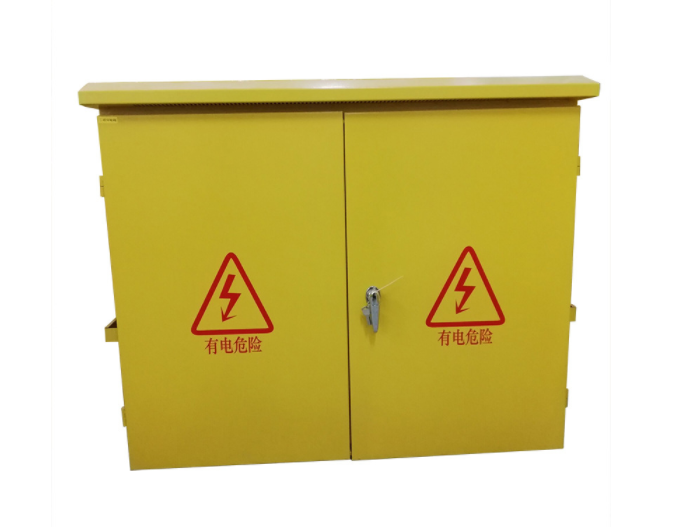

工地臨時配電箱布置指南

1、配電系統應安裝室內總配電箱和室外配電箱，或室外總配電箱和配電箱，進行分類配電。

2、配電箱和照明配電箱應分開安裝。如果它們一起安裝在同一個配電箱內，電源和照明線路應分開安裝，照明線路接線應安裝在電源開關上方。

3、配電箱應為末級配電箱。開關箱中的每個單元都應有自己的漏電。每個電氣裝置都應有自己的開關盒。嚴禁用一個開關電氣直接控制兩個或多個電氣設備。

4、總配電箱應靠近電源安裝。配電箱應安裝在用電設備或負荷相對集中的區域。配電箱和開關箱之間的距離不應超過30米。配電箱與其控制的固定用電設備之間的水平距離不得超過3米。

5、配電箱、開關箱應安裝在干燥、通風、常溫的地方。5.配電箱和開關箱應安裝在干燥、通風和常溫的環境中。請勿將開關設備安裝在易受外部固體沖擊、強烈振動、液體侵入和熱源燃燒影響的地方。配電板和開關箱周圍應有足夠的空間供兩人同時工作，周圍不要堆放會干擾操作和維護的物品。

6、配電箱、開關箱的安裝應整齊牢固，移動箱應安裝在牢固的支架上。固定配電箱、開關箱的下表皮與地面的垂直距離不大于1.3米，不小于1.5米。移動配電箱、開關箱應采用鐵板或優質絕緣材料制成。鐵板的厚度應大于1.5 m

7、配電板和開關箱的引線進出口應位于箱體的底部。嚴禁安裝在箱體頂部、側面、后部或箱門上。

工地臨時配電箱應該怎么安裝

1、配電箱和照明配電箱應分開安裝。如果將它們一起安裝在同一個配電箱內，電源線和照明線應分開安裝。

2、配電箱應從最后一個配電板開始分配。

3、總配電箱應安裝在靠近電源的地方。配電箱應安裝在用電設備負荷相對集中的區域。配電箱與開關箱之間的距離不應超過30米。配電箱與其控制的固定用電設備之間的水平距離不得超過3米。

4、配電箱、開關箱應安裝在干燥、通風、常溫的地方。4.配電箱和開關箱應安裝在干燥、通風和常溫的環境中。不應安裝在易受外部固體沖擊、強烈振動、液體飛濺和熱源燃燒的地方。否則，必須提供特殊保護處理。

5、配電箱、開關箱周圍必須有足夠的空間和通道，供兩個人同時工作。不得堆放妨礙操作和維護的物品。不應種植灌木或雜草。

6、配電箱、開關箱應安裝整齊、牢固，移動配電箱、開關箱應安裝在牢固的支架上。

7、固定配電箱、開關箱的中心點與地面的垂直距離應大于1.4米，小于1.6米。移動配電箱或開關箱的中心點與地面的垂直距離應大于0.8米，小于1.6米。

8、配電箱內的電氣應先安裝在金屬或非金屬木質絕緣電氣安裝板上，然后整體緊固在配電箱內，并與金屬板和鐵配電箱電連接。

基本要求

(1)配電箱的生產和制造應滿足《低壓成套開關設備和控制設備》第四部分GB7251.4中對施工現場設備的特殊要求和《施工現場臨時用電安全技術規范》JGJ46-2005的標準要求。

(2)配電箱、開關柜的安裝和使用應符合JGJ46-2005和GB/T13869的要求。

(3)配電箱和開關箱的n線和PE線端子板應分開安裝，進出線應通過端子板連接牢固。n線端子板應與金屬電氣安裝板絕緣。PE線端子板應與金屬電氣安裝板電連接。進出線中的n線必須與n線端子板連接，PE線必須與PE線端子板連接。PE線必須始終與端子板電氣連接，電氣連接點的數量必須比箱內電路數量多兩個:一個是PE線進入箱內的連接點，一個是重復接地連接點。

(4)電氣元件應選用符合GB/14048.2-2001、GB6829和JGJ46-2005標準的產品，并符合建設部“十一五”普及應用技術的要求。
