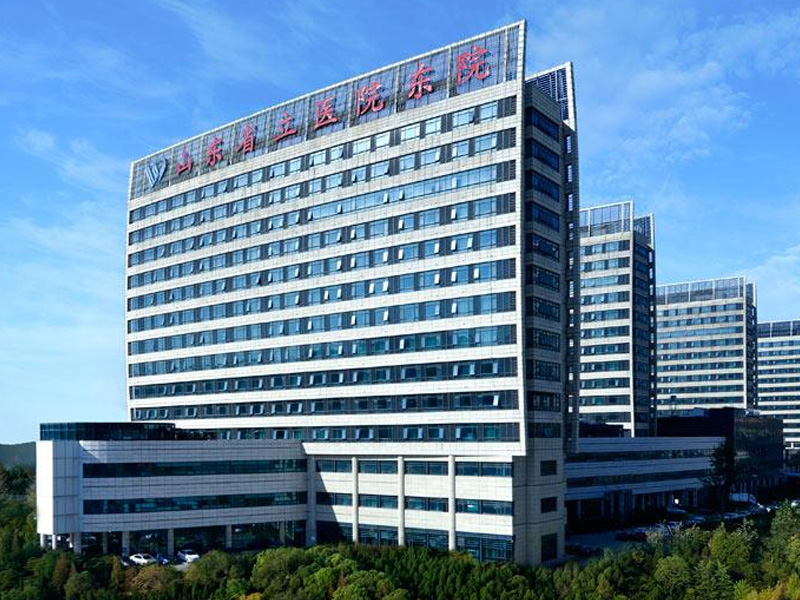

醫院供電計劃

電氣設備負荷采用兩臺10kV獨立商業電源作為公用電源，采用電纜專線供電，柴油發電機組作為第三電源。電壓波動較大的空調用電負荷為季節性負荷，采用專用變壓器供電；電壓波動較小的照明和一般醫療用電（插座）由兩臺變壓器供電；電壓要求高、壓降大的醫療數字減影系統設備（如X光機、CT機等）由一臺變壓器單獨供電，用電負荷由一臺變壓器單獨供電。變壓器容量：2&times；2 500 kVA+2×1 600 kVA+800 kVA，變壓器的安裝指標為82 va/m2。

低壓系統電源分為四部分，即照明部分(由TMl、TM2變壓器及母線段1、2承擔)，醫療設備、空調通風部分和動力部分(由TM3、TM4、TM5變壓器及母線段3、4、6承擔)。

運行方式：兩路10kV電源由單母線段連接，平時兩路分別運行，互為備用。當一個電源發生故障時，另一個電源通過手動和自動聯絡開關承擔全部負荷。高壓主進線開關與聯絡開關之間有電氣聯鎖，任何情況下只能合上兩個開關。0.4/0.23kv低壓側采用單母線分段連接，共6段母線。5臺變壓器對應5段母線，其中L段和2段母線互換；3段和4段母線互換；6段母線為空調母線段；5段母線為應急母線段，當兩路市電均停電時，為一、二級負荷供電。正常情況下，應急母線由2、4段的低壓母線引出；緊急情況下，應急母線的電源由柴油發電機組的出線引出。當2、4段母線斷電時，應急柴油發電機組將在15秒內啟動，完成供電。

對于重要的手術室和重要的醫療設備，對間歇性供電有較高要求，應在終端配置UPS設備以滿足要求。

配電柜與配電箱的概念區別

1. 配電箱

配電箱是一種小型的配電箱，里面有電源開關和安全裝置。結構簡單，多用于終端配電。配電箱是供電系統中的配電設施。一個配電箱可以是一條電源進線和多條電源輸出回路，由電源輸出回路引出各種用電負荷。由于配電箱體積小，不能投入大型配電設備，所以配電箱的容量不大。一般來說，一個配電箱用于4-8個小負荷，它布置在供電負荷的中心，電能通過電纜或導線送到負荷上。

2. 配電柜

配電柜是配電箱的上一級配電設備，其體積較大，可裝入較大的電氣設備，所以一般作為中等容量負荷的配電設備，包括配電箱、電機等。其適用容量從幾千瓦到幾十千瓦不等，適用于各種工藝領域。在傳統配電箱提供的漏電保護和短路保護的基礎上，還具有過電壓保護、點火斷電、防雷保護、自動供電、溫度保護、限電、故障記錄、自檢功能、學習記憶、可視化和移動互聯網數字化等功能。
