產品詳情

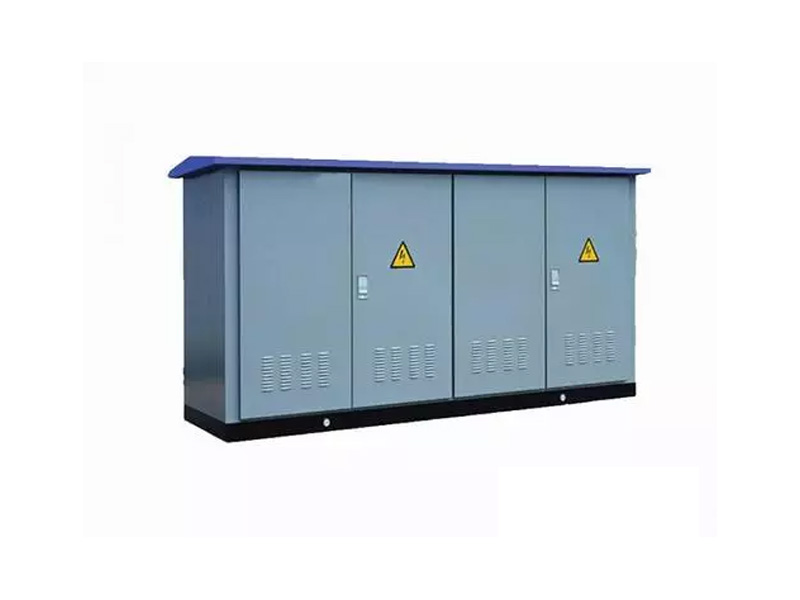

歐式箱式變壓器的高壓室一般由高壓負荷開關、高壓熔斷器和避雷器組成，可停止電力傳輸，具有過載和短路保護功能。低壓室由低壓空氣開關、電流互感器、電流表、電壓表等組成。變壓器一般采用S9型或干式。

應用

歐式箱式變壓器又稱戶外成套變電站，又稱組合式變電站，因其組合式的靈活，便于運輸、遷移、安裝，施工工期短，運行成本低，占地面積小、無維護等特點，受到廣泛重視。農村電網建設（改造）廣泛應用于城鄉10～110kV中小型變電站、廠礦及移動變電站的建設和改造。由于它易于深入負荷中心，縮小供電半徑，提高終端電壓質量，特別適合農村電網改造，被稱為21世紀變電站建設的目標模式。

接線形式

當歐式箱變為單臺配電變壓器時，有兩條10KV進線，單臺變壓器的容量一般為500KVA~800KVA，低壓出線電纜一般為4~6根；如果有兩臺配電變壓器，有兩條10KV進線，每臺變壓器的容量為500KVA~800KKVA，低壓出線電纜一般為8~12根。

主要部件

歐式箱式變壓器主要由變壓器、10KV環形開關柜、低壓電容器和低壓開關組成，相當于將Ⅲ類站的設備緊湊地安裝在金屬箱內，使Ⅲ類站小型化。歐式箱式變壓器的體積比美式箱式變壓器大，成本也比美式箱式變壓器大。

優缺點

歐式箱式變壓器的優點是噪音與Ⅲ型、Ⅰ型站相當，輻射比美式箱式變壓器低，因為歐式箱式變壓器的變壓器放置在金屬箱內，起到屏蔽作用，而且可以設置配電自動化，不僅具有Ⅲ型、Ⅰ型站的優點，還具有美式箱式變壓器的主要優點。但其缺點在于體積較大，不利于安裝，對小區環境布局有一定影響。

產品說明

預裝式變電站是目前配電系統中一種經濟、快捷、安全可靠的配電裝置。它是集高壓開關柜、變壓器、低壓開關柜為一體的預裝式移動配電裝置。預裝式箱式變電站具有配套性強、體積小、占地少、深入負荷中心、提高供電質量、降低線損、縮短輸電周期、選址靈活、環境適應性強、安裝方便、運行安全可靠、投資少、見效快等一系列優點。

應用范圍

廣泛應用于6～10千伏環網和終端用戶，以及工業園區、居民小區、商業中心、公園、車站、機場、港口、油田和臨時設施等室外場所。
