產品詳情

簡稱抽拉式開關柜。顧名思義，這種柜子是沒有柜門的，而是單抽屜式的結構，其外觀更類似于家用的抽屜柜。

抽屜柜的特點就不詳細介紹了。在上面提到的21柜和GGD的特點中，沒有提到的是抽屜柜。另外，抽屜柜的特點就是在維修電路的時候，哪個抽屜壞了，就可以單獨抽出這個抽屜進行更換，不影響其他抽屜的正常使用。，使得維修成本大大降低（維修不耽誤生產）。下面分別介紹各柜型抽屜柜的特點。

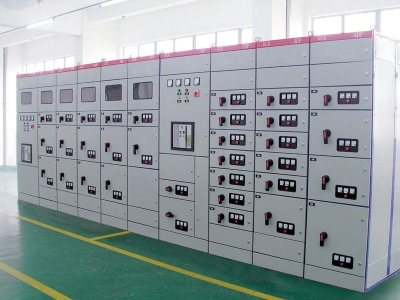

MNS配電室抽屜柜

放在前面，因為MNS柜的技術水平非常高，是當年從ABB引進的先進柜型。特點如下（與其他兩種柜子相比）。

破斷能力強。

熱穩定性高。

垂直連接桿為三相四線制。

抽屜單元1/4模塊（每層可安裝4個抽屜）。

另外，MNS柜型與GCS柜型相同，但MNS的成本要高得多，中小用戶往往用不上。

GCK，GCS配電室抽屜柜

兩者在外觀和名稱上容易混淆。相對來說，GCS抽屜柜更好。下面從不同的角度來解釋它們之間的區別：

1. 單元高度：抽屜的高度。GCK新柜型的抽屜高度為200MM，舊柜型為240MM；GCS的抽屜高度為160MM。

2. 單元數：一般抽屜柜總高度為2.2M，除下端通風、上端母線外，GCK可分為9個單元，GCS可分為11個單元（標準柜，部分定制的非標柜不需要）。

3. 抽屜模塊：每個單元的抽屜數量。有一個GCK和兩個GCS（只能放一個）。這樣一來，GCS比GCK可以做更多的回路（單元多，抽屜模塊多）。

抽屜推進裝置。GCS是旋轉式抽出推進，由內部機械機構輔助；GCK是直接用大把手拉出（靠蠻力）。

開關設備指南

開關設備。是指由一次設備和二次設備按一定的線路方案組裝而成的一套完整的配電設備，用于對線路和設備進行控制和保護，按進出線的電壓等級可分為固定式和手車式，以及高壓開關柜（固定式和手車式）和低壓開關柜（固定式和抽屜式）。開關柜的結構大同小異，主要分為母線室、斷路器室、二次控制室（儀表室）和饋線室，各室一般用鋼板隔離。

安裝要求

配電板（箱）的安裝要求如下。配電板（箱）應采用不燃材料制作；開放式配電板可安裝在觸電危險性小的生產場所和辦公室；封閉式配電柜應安裝在加工車間、鑄、鍛、熱處理、鍋爐房、木工房等觸電危險性大或工作環境差的場所；在有導電粉塵或易燃易爆氣體的危險工作場所，必須安裝封閉式或防爆型電氣設施；配電板（箱）的所有電氣元件、儀表、開關和線路應排列有序，安裝牢固，操作方便。落地式板（箱）的底面應高出地面5～10mm；操作手柄的中心高度一般為1.2～1.5m；板（箱）前0.8～1.2m范圍內無障礙物；保護線連接可靠；板（箱）外不得有裸露的帶電體；必須安裝在板（箱）外表面或配電板上的電氣元件必須有可靠的屏護裝置。
